Referencia interna:
ACP88509

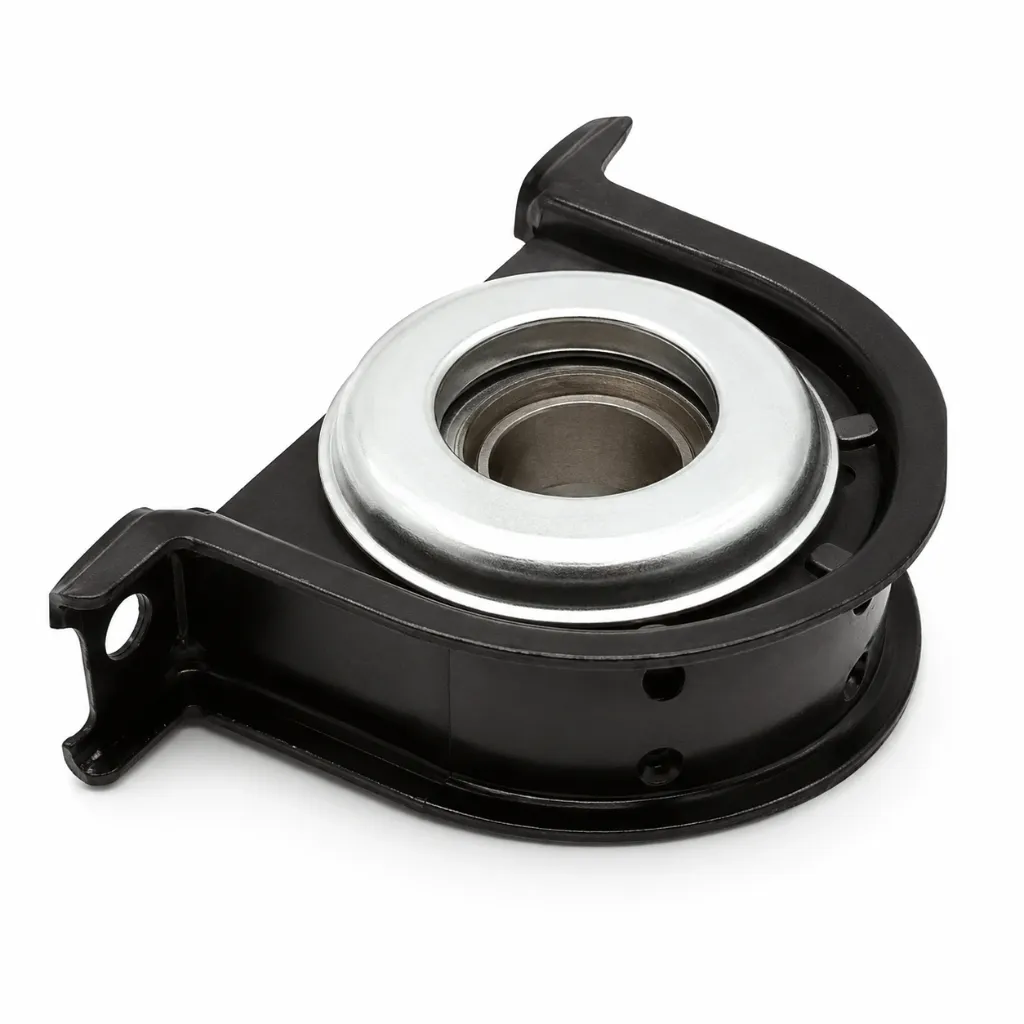

ACP88509 - SOPORTE CENTRAL DE CARDAN 88509 ACP
DESCRIPCIÓN:
- El ACP88509 es un soporte central para la flecha cardán, catalogado para aplicaciones de tractocamión. El conjunto incorpora una estructura de montaje, un elemento elástico y un rodamiento central que sostiene la flecha de transmisión.
COMPATIBILIDAD:
- Su compatibilidad se determina por el sistema de cardán y las dimensiones del soporte, no únicamente por la marca o el año del vehículo.
- La referencia cruzada publicada por ACP corresponde a una aplicación de serie 1610, que debe cotejarse contra el conjunto instalado.
| Vehículo / aplicación | Años | Condición de compatibilidad |
|---|---|---|
| Tractocamiones con soporte intermedio de cardán | No especificados por ACP | Deben coincidir el diámetro del asiento de la flecha, la altura del soporte y los puntos de fijación. |
| Camiones de carga con sistema de cardán correspondiente a la serie 1610 | Requieren verificación por unidad | Aplicación sujeta a que el soporte original corresponda a la configuración y dimensiones de esta pieza. |
Esta aplicación se respalda en la identificación del fabricante y en las especificaciones de su referencia cruzada; no implica que sea compatible con todos los camiones o tractocamiones.
Medidas de referencia para cotejo: diámetro interior del rodamiento de aproximadamente 45 mm (1.77") y separación entre centros de fijación de aproximadamente 193.7 mm (7 5/8"). También debe verificarse la altura del centro del rodamiento respecto de la base.
AÑOS Y MODELOS:
- La ficha de ACP no detalla modelos ni rangos de años para la clave ACP88509.
- Por ello, no hay respaldo suficiente para publicar una lista de vehículos con años específicos ni para anunciarlo como una pieza universal.
FUNCIÓN:
- Su función es sostener la sección intermedia de la flecha cardán y permitir su giro mediante el rodamiento, manteniendo el conjunto en su posición de trabajo.
- La estructura sirve como punto de fijación al vehículo, mientras que el elemento elástico ayuda a aislar y absorber las vibraciones de la transmisión.
- Al estar correctamente seleccionado e instalado, contribuye a conservar el ángulo de trabajo del cardán y a reducir las vibraciones transmitidas al chasis.
EN RESUMEN:
- Soporte central de cardán ACP88509 para aplicaciones de carga, sujeto a verificación dimensional y de montaje.
- La aplicación general está identificada, pero los años y modelos específicos no están confirmados para esta clave.
