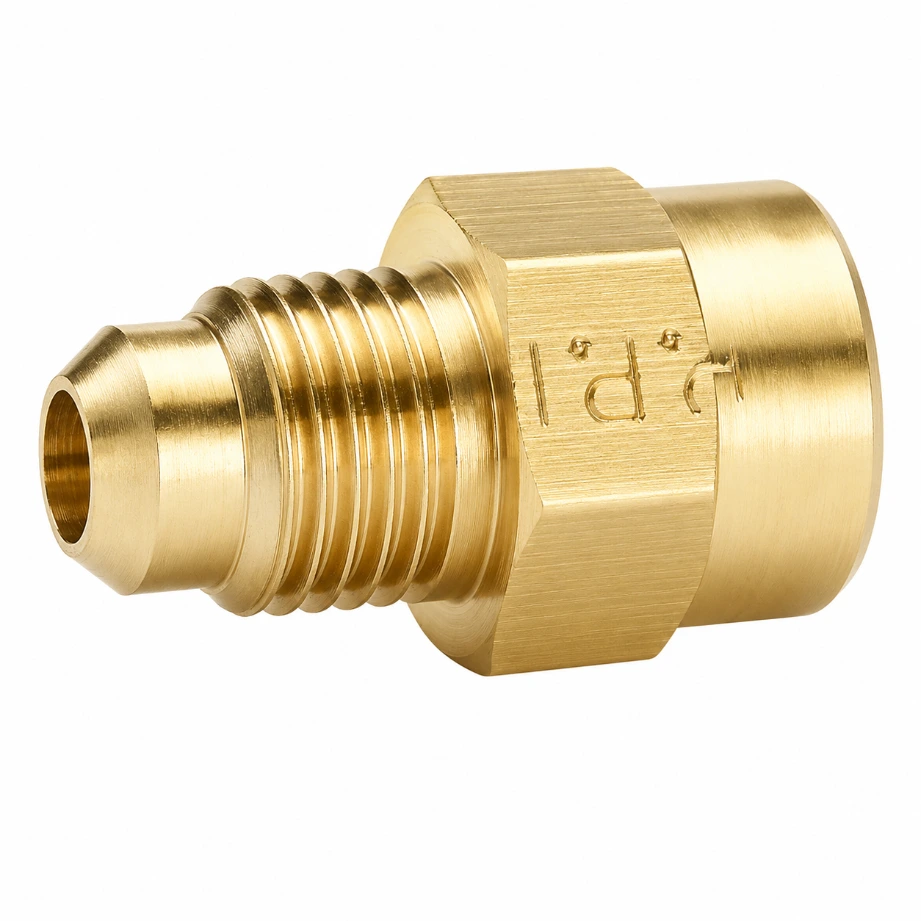

46F64 - ADAPTADOR HEMBRA NPT / MACHO FLARE SAE 45°

PRECIO UNITARIO.



Referencia interna: 46F64


Compatibilidad - Conector Hembra NPT / Macho Flare SAE 45°

TIPO DE APLICACIÓNTUBOCONEXIÓN NPTCONEXIÓN FLARE
Universal por medida3/8"1/4" NPT hembraSAE 45° macho, rosca 5/8"-18

Tipo: Adaptador recto

Configuración: Hembra NPT / macho Flare SAE 45°

Medida de tubo: 3/8"

Rosca NPT: 1/4" hembra

Rosca del lado Flare: 5/8"-18

Ángulo de abocinado: 45°

Aplicación: Universal por medida

FUNCIÓN:

El adaptador 46F64 está diseñado para realizar la transición entre una conexión roscada NPT macho de 1/4" y una línea de tubo de 3/8" con abocinado Flare SAE de 45°.

El lado NPT hembra permite recibir un componente con rosca NPT macho compatible, mientras que el extremo Flare proporciona el asiento necesario para realizar una unión mecánica firme con el tubo previamente abocinado a 45°.

Este tipo de conexión se utiliza en diferentes sistemas de conducción de aire, fluidos, combustible y otras aplicaciones compatibles, dependiendo de las especificaciones particulares del circuito.

El sistema Flare realiza el sellado mediante el contacto entre las superficies metálicas abocinadas, ayudando a proporcionar una unión firme y resistente cuando se instala correctamente.

Para una instalación adecuada es indispensable verificar que el tubo sea de 3/8" de diámetro exterior, que el abocinado corresponda a SAE 45° y que la conexión del otro componente sea NPT macho de 1/4".

EN RESUMEN:

El 46F64 es un adaptador hembra NPT de 1/4" a macho Flare SAE 45° para tubo de 3/8", con rosca Flare de 5/8"-18.

Su función es conectar una línea de tubo abocinado de 3/8" a un componente con rosca NPT macho de 1/4", permitiendo mantener la continuidad y el sellado del circuito.

Es una conexión de aplicación universal por medida, por lo que su compatibilidad se determina por el diámetro del tubo, medida y tipo de rosca, y ángulo del Flare, no por una marca, modelo o año específico de vehículo.
