Referencia interna:
17-077

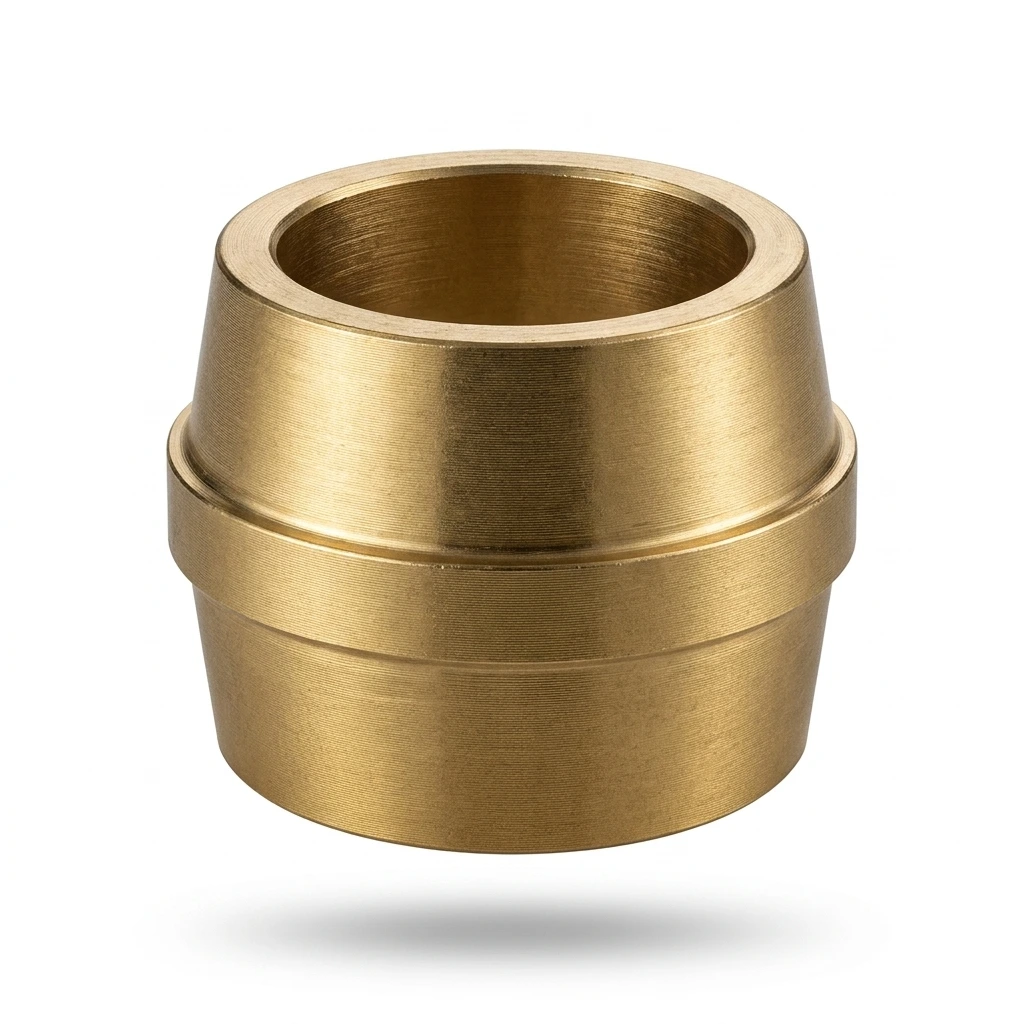

Compatibilidad - Barril de Latón 3/16" para Conexión de Compresión
Barril de latón para conexión de compresión, también conocido como férula, utilizado como elemento de sujeción y sellado alrededor del tubo. La medida de 3/16" corresponde al diámetro exterior del tubo, no a la medida de una rosca.
| Característica | Compatibilidad y condición |
|---|---|
| Medida del tubo | Tubo de 3/16" de diámetro exterior, equivalente a 4.7625 mm. |
| Tipo de conexión | Conexión de compresión diseñada para utilizar barril de latón de esa medida. |
| Cuerpo y tuerca | Deben corresponder al tamaño del tubo y ser compatibles con el perfil del barril. |
| Marca, modelo y año | No se asigna una aplicación vehicular específica únicamente por la medida del barril. |
Su aplicación es por medida y tipo de conexión: el diámetro correcto es indispensable, pero también deben coincidir el diseño de los componentes y las condiciones de trabajo del sistema.
FUNCIÓN:
El barril se coloca alrededor del tubo, entre la tuerca y el asiento del cuerpo de la conexión. Al apretar la tuerca, esta comprime el barril contra el tubo y el asiento, formando la unión de compresión. En este tipo de conexión, el montaje no requiere soldar ni abocardar el extremo del tubo.
Su función es ayudar a sujetar el tubo y formar el sello que evita fugas en la unión. El funcionamiento correcto depende de utilizar componentes compatibles y aplicar el apriete indicado para la conexión; apretar más no sustituye una selección adecuada de las piezas.
EN RESUMEN:
El 17-077, conforme a la descripción proporcionada, es un barril de latón para conexión de compresión de 3/16". Se utiliza para sujetar y sellar un tubo de esa medida exterior mediante la presión ejercida por la tuerca. No debe considerarse compatible con cualquier sistema solo por coincidir el diámetro.
