Referencia interna:
17-076

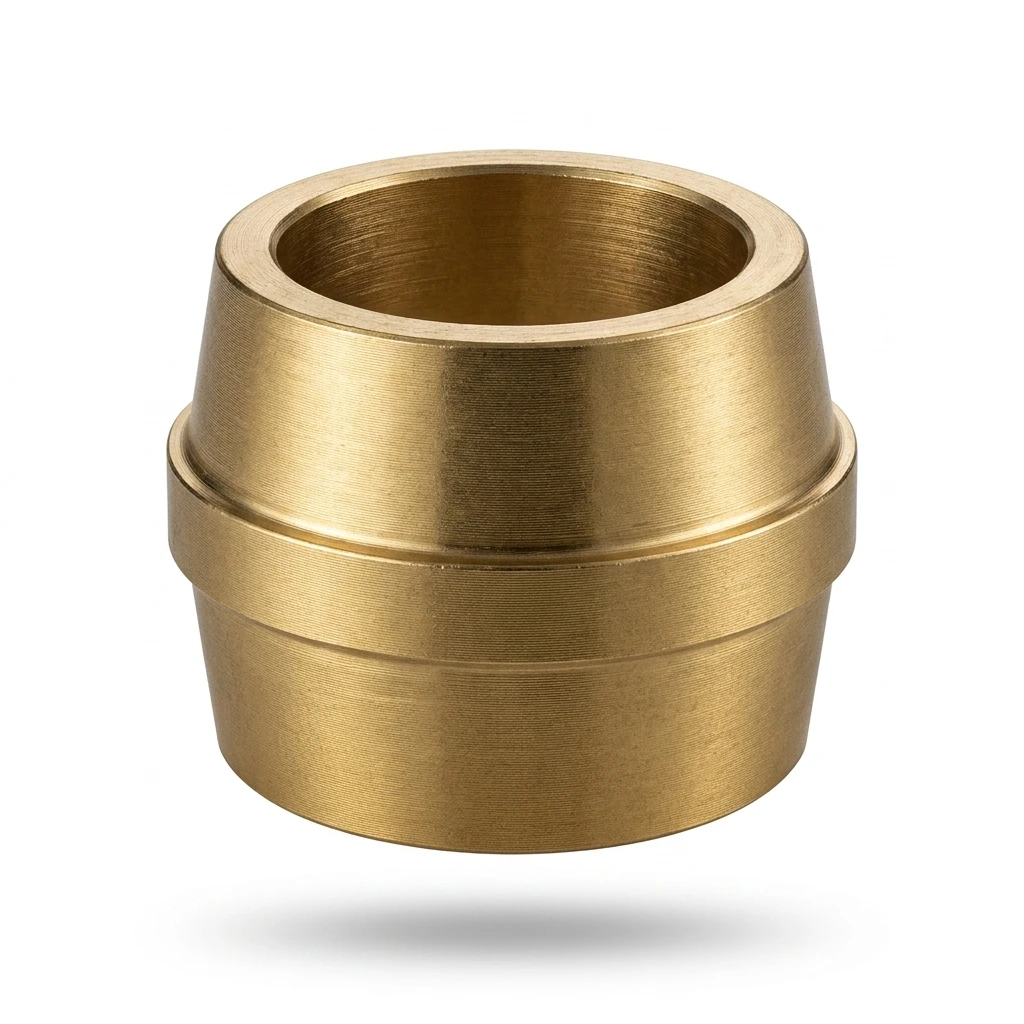

Compatibilidad - Barril de Latón 1/8" para Conexión de Compresión
Barril de latón para conexión de compresión, también conocido como férula. En este tipo de conexión, la medida de 1/8" corresponde al diámetro exterior del tubo, equivalente a 3.175 mm; no indica una medida de rosca.
| Característica | Compatibilidad y condiciones |
|---|---|
| Medida del tubo | Tubo de 1/8" de diámetro exterior —3.175 mm—. |
| Tipo de conexión | Conexión de compresión que utilice barril o férula de esa medida. |
| Componentes del conjunto | La tuerca y el cuerpo de la conexión deben ser compatibles con la medida y el perfil del barril. |
| Criterio de selección | Por medida del tubo y diseño de la conexión; no basta con identificar la marca, el modelo o el año del vehículo. |
La selección requiere comprobar el conjunto completo: tubo, barril, tuerca y cuerpo de la conexión. No debe considerarse compatible con cualquier sistema únicamente porque coincida la medida de 1/8".
FUNCIÓN:
El barril se coloca alrededor del tubo, entre la tuerca y el asiento del cuerpo de la conexión. Al apretar la tuerca, el barril se comprime contra el tubo y el asiento, formando el sello mecánico y la sujeción de la unión.
No funciona como un conector independiente: necesita trabajar junto con la tuerca y el cuerpo correspondientes. En este tipo de unión no se requiere soldar ni abocardar el extremo del tubo; el montaje se realiza mediante el apriete especificado para la conexión.
EN RESUMEN:
El 17-076, según la descripción proporcionada, es un barril de latón de 1/8" para conexión de compresión. Su función es participar en la sujeción y el sellado de un tubo mediante la presión ejercida por la tuerca. La compatibilidad debe comprobarse por el diámetro exterior del tubo y el diseño del conjunto, sin atribuirle aplicaciones vehiculares específicas solo por su medida.
