Referencia interna:
17-065

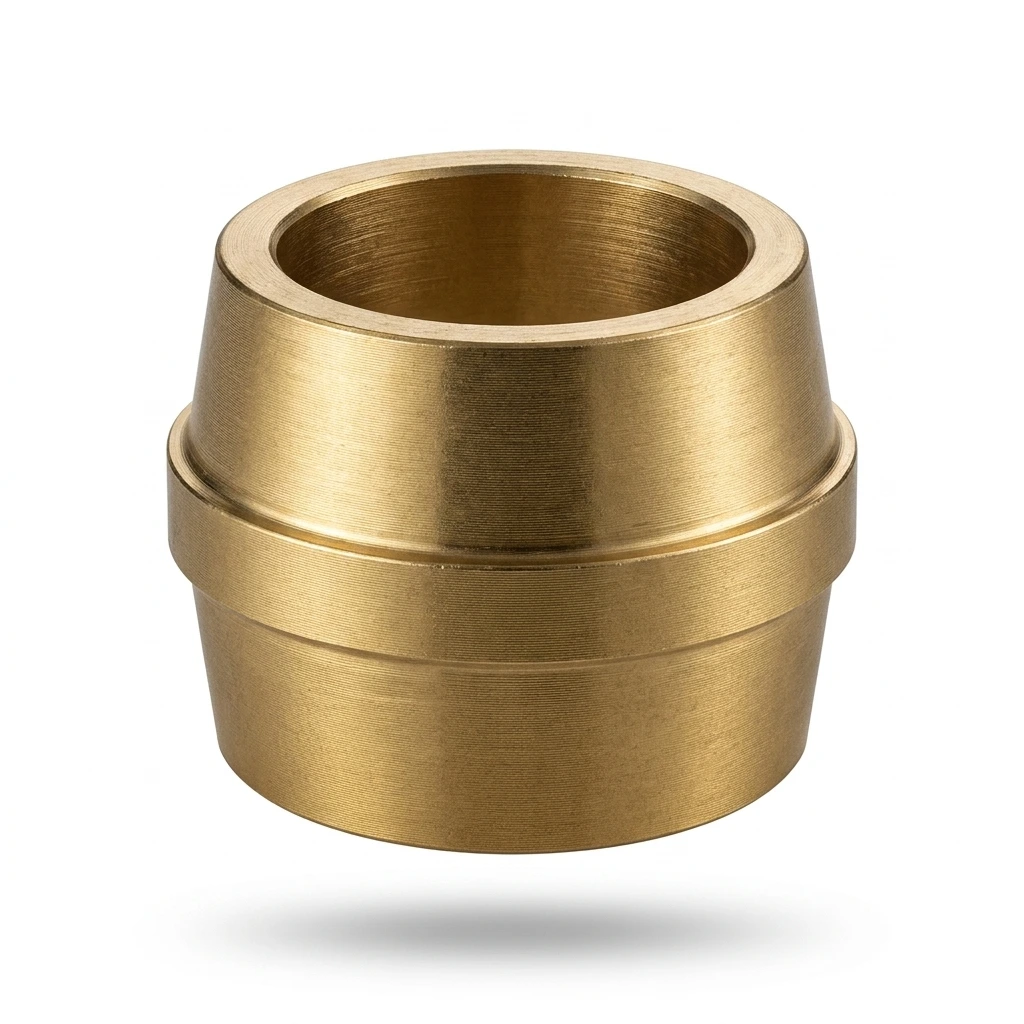

Compatibilidad - Barril de Latón 1/4" para Conexión de Compresión
El barril de latón 17-065 de 1/4" es un componente utilizado en conexiones de compresión para proporcionar sujeción y sellado en tuberías. Su compatibilidad es universal por medida, siempre que el tubo y la conexión correspondan a sus especificaciones.
Aplicación | Compatibilidad |
|---|---|
Tubería de 1/4" | Compatible con tubos de 1/4" de diámetro exterior (6.35 mm). |
Conexiones de compresión de 1/4" | Compatible con conexiones diseñadas para barriles de latón de esta medida. |
Tuberías de cobre | Compatible cuando se utiliza una conexión de compresión adecuada. |
Tuberías de aluminio | Compatible con conexiones apropiadas para este material. |
Sistemas neumáticos | Aplicable a conexiones de aire que utilicen tubos de 1/4". |
Sistemas de conducción de fluidos | Aplicable cuando el material, la presión y el diseño de la conexión lo permitan. |
Aplicación automotriz | Universal por medida y tipo de conexión, sin limitarse a una marca o modelo específico. |
Medida nominal: 1/4" (6.35 mm).
Material: Latón.
Tipo de componente: Barril o férula de compresión.
Tipo de instalación: Ajuste mecánico mediante tuerca de compresión.
FUNCIÓN:
El barril de latón 17-065 de 1/4" tiene como función principal proporcionar un sellado mecánico y una sujeción firme entre un tubo y su conexión de compresión, ayudando a evitar fugas y desplazamientos del tubo.
Durante la instalación, el barril se introduce alrededor del tubo y se posiciona entre la tuerca y el cuerpo de la conexión. Al apretar la tuerca, se ejerce presión sobre el barril, provocando que se comprima contra la superficie exterior del tubo y el asiento del conector.
Esta compresión permite formar una unión firme sin necesidad de soldadura.
El latón proporciona resistencia a la corrosión y facilita la adaptación del barril durante el proceso de apriete, contribuyendo a mantener un sellado adecuado.
Para garantizar su correcto funcionamiento, es indispensable utilizar tubos y conexiones compatibles de 1/4" de diámetro exterior, respetando las especificaciones de instalación y presión del sistema.
EN RESUMEN:
El 17-065 es un barril de latón de 1/4" para conexiones de compresión, diseñado para proporcionar sujeción y sellado en tubos de 6.35 mm de diámetro exterior. Se utiliza en sistemas de conducción de aire y fluidos que emplean conexiones compatibles de esta medida. Su fabricación en latón ofrece resistencia a la corrosión y permite formar uniones mecánicas firmes. Es un componente de compatibilidad universal por medida, sin aplicación exclusiva para una marca, modelo o año de vehículo.
